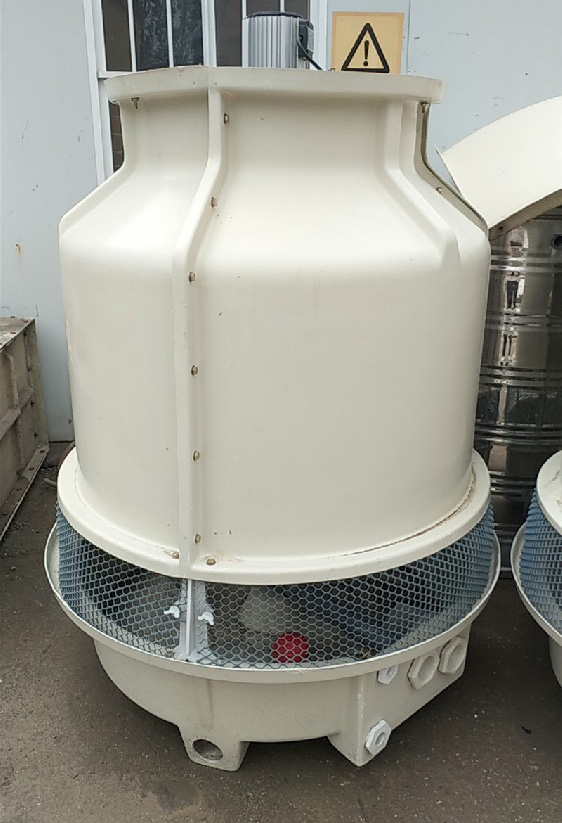

浅谈焦作中央空调冷却塔安装规范（2）

10.维修走道,就位应对正维修门。
　　11.扶梯:上下螺孔用螺栓紧固,因是安装人员上下塔顶的重要通道,不能马虎,一定要每 个螺孔都用螺栓紧固。
　　12.百叶窗
　　(1)用螺栓将- -侧竖框固定在支撑上。
　　(2)将百叶板穿插在叶板插条中,插条_上与角板下与挡水板均匀分布后用拉铆钉固定,并将另一侧的竖框固定于.上。
　　(3)将固定好的窗扇与已固定的竖柱连接,使所有百叶板插入百叶板插孔,用抽芯铆钉固定好。
　　(4)另一侧竖框与支撑用螺栓固定紧牢。
　　13.调整拉条
　　(1)使整个塔成正矩形,即每个竖面都应垂直于水平面,否则用松紧拉条花兰螺丝的方法来调整。
　　(2)调整后拉条不要太紧,应留有一定余量 ,待整塔安装结束时再拧紧,以保塔体不晃动。

　　14.风机
　　(1)出风口风筒
　　①风筒为多片组装时,每个片与片连接法兰上应有五个螺栓紧固,并两面都有垫片和弹簧垫。
　　②连接成一一个圆圈后就位于顶封板上的圆孔上,片间连接法兰至少应有- -对在支撑上面。
　　(2)风机架
　　①直联式
　　a.电机斜撑角三只,使电机轴与风筒中间线吻合。
　　b. B5型电机有支架,电机端头端盖为法兰型,就位时电机中轴线与风筒中间线吻合。
　　②减速机
　　a.行心齿轮减速器,就位于槽钢制作的#字架中间,四支M16的螺栓、弹垫、垫片等紧固。
　　b.皮带减速机
　　I减速器就位于#字架中间，螺栓紧固。
　　II电机就位于#字架电机位。
　　II连体三角皮带套入电机出轴和减速机大轮。
　　IV拉紧电机和皮带，调节吊紧螺丝,使皮带涨紧,紧固电机底脚螺丝。
　　c.字架应与风筒牢固连接,架之间的连接螺栓应有弹垫、垫片紧固。
　　d.在电机或减速机主轴上装上风机十字盘,拧紧拼死轴端的大螺母螺帽。
　　e.对用可调式角度的风机叶片进行组装。
　　I十字盘与叶片的对接法兰都有记号,应对号入座,对号组装。
　　II十字盘的法兰与叶片法兰之间都有叶角刻度,分四个叶角刻度,安装时应将叶片上的单刻度对正第2刻度,四片都-样,不允许有0.5mm以上的偏差,待冷却塔调试时或在使用时降温不够就有加大叶角的余量。
　　注:当使用中温差不够,可将叶片角度调整到电机允许值之内的较大角度。

　　II所有紧固叶片的螺栓应有弹垫、平垫 ,拧紧螺栓。
　　③调整叶片与风筒的间隙,叶尖与风筒的间隙均匀不允许碰壳。
　　(3)风筒与塔顶连接。
　　①当确认风机风筒组装无误后以观察整个塔体的凌角线条不弯曲，整齐正矩形后进行风机与塔体的连接。
　　②风机与塔体的连接不少于六付螺栓紧固件。
　　a.斜角撑上四只。
　　b.单框架上二只。
　　C.双框架上二只,中间有大小梁以即每台风机塔的进风面有两段进水布水箱的支撑两侧各两只即四只。
　　③所有的螺栓连接都应有弹垫、平垫紧固。
　　(4)进水盘两侧，与包梁螺栓连接二 =处 ,与双框架的顶封板上两处螺栓连接。
　　①螺栓不小于M8。
　　②表面玻璃钢的进水盘的表面固定螺栓应有垫片。
　　15.对板,上视实际加上C4的抽芯铆钉铆固。
　　16.塔体清扫
　　(1)塔顶的铁屑、玻璃钢屑,应扫干净送到垃圾箱,将塔顶的油污和污垢擦洗干净。
　　(2)塔腔内的杂物、铁屑、垃圾清扫干净。
