洛阳节能冷却塔模具的结构和选材分析

洛阳节能冷却塔模具的结构是什么样的呢？选材方面是如何做的呢？大家有什么好的妙招吗？详细分享请往下看：

　　1.模具结构

　　手糊成型的模具分为单模和对模两类，单模又分为阴模和阳模两种。不论是单模或对模都可以根据工艺要求设计成整体式和拼装式。常用的模 具结构形式有下列几种:

　　(1)阴模

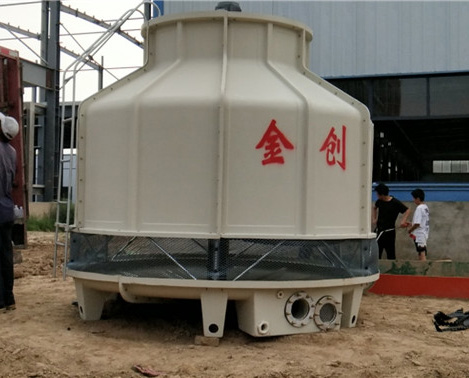

　　阴模的工作面是向内凹陷，用阴模生产的产品外表面光滑，尺寸准确。但凹陷深的阴模操作不便，排气困难，也不易控制质量。阴模常用于生产圆形逆流式玻璃钢冷却塔、船壳、机头罩等。

　　(2)阳模

　　阳模的工作面是凸出的，用阳模生产的产品内表面光滑、尺寸准确，操作方便，质量容易控制，便于通风处理。在手糊成型工艺中除特殊要求外，一般均采用阳模成型 。在圆形逆流式玻璃钢冷却塔制作中，先用水泥或木材等制作拼装用的单塊阳模，再用阳模制作玻璃钢阴模，用阴模来制作冷却塔单塊壳体，再由数塊壳体拼装成冷却塔塔体。

　　(3)对模

　　对模由阳模和阴模两部分组成，并通过定位销装配，如图11-6 (c )所示。用对模生产的产品内外表面均很光滑，厚度准确。在玻璃钢冷却塔制作中不用对模。

　　(4)拼装模

　　拼装模般指产品结构 复杂或为了脱模方便，把模具分成几块拼装，如大型缠绕容器的模具就采用此形式。圆形逆流式机械通风冷却塔也是拼装而成的，如100t/ h塔由四塊壳体拼装成360 C的塔体，但模具仅为圆心角为90°的一块阴模，因此不属拼装模。

　　(5) 洛阳节能逆流式冷却塔模具

　　横流式、方塔组合式FRP冷却塔，除风筒外均为平板模，只要平板光洁、光滑就易制作，故不论述。逆流式FRP冷却塔，根据冷却塔的大小，塔体由相同结构的单体2块(圆心角180)、4块(圆心角90。)、6块(圆心角60°)、8块(圆心角45°)、12块(圆心角30°)等组(拼)装而成。先制阳模，再翻制FRP阴模，用阴模制作单块塔体。

　　1)水泥阳模

　　洛阳节能冷却塔拼装的单块阳模可用木材、石膏，水泥等制作，常用的是水泥制作。制作时先用砖砌筑一平台，然后按设计图纸的尺寸和要求，用高标号水泥制作成阳模，如图11-7所示。在阳模中长条半圆形的加强筋是向上凸的，翻边是拼装时连接之用。要求水泥阳模光洁度好，不能有任何损失，要多次修整，直到满意为止。

　　2)玻璃钢阴模

　　水泥阳模完全干固后，用手糊成型工艺制作玻璃钢阴模,阴模凹面的光洁度取决于水泥阳模凸面的光洁度，而阴模凹面的光洁度又直接关系到玻璃钢冷却塔塔体表面的光洁度。因此阳模和阴模的光洁度都要很好。这里的玻璃钢阴模本:身就是玻璃钢制品，用它再来制作玻璃钢冷却塔塔体。大型钢筋混凝土冷却塔配用的玻璃钢风筒，根据塔的大小也有数块拼装成360的风筒，也先制水泥阳模，再用阳模制作玻璃钢阴模，再用玻璃钢阴模制作拼装风筒。

　　2、模具材料

　　对模具材料的要求与原则

　　1)满足制品尺寸、精度、外观和数量的要求。

　　2)所选用材料保证模具有足够的刚度和强度，不易变形，不易损坏。

　　3)不受树脂和辅助材料的侵蚀，不影响树脂固化，能经受固化温度的影响。

　　4)脱模容易，使用周期长。

　　5)材料易得，价格相对便宜。
